高溫介電譜測量系統

儀器名稱：高溫介電譜測量系統

儀器型号：DMS10001

儀器産家：佰力博科技（中國）有限公司

主要應用：測量樣品高溫的介電常數。

性能指标：

    1. 溫度範圍：RT~1000 °C；

    2. 控溫精度：±0.5 ℃；

    3. 升溫速率：0~10 ℃/min，典型值3 ℃/min；

    4. 頻率範圍：20 Hz~30 MHz；

    5. 測量精度：0.05% F.S；

    6. 測量環境：空氣、流動氣氛、真空氣氛可選；

    7. 測量原理：平行闆電容器原理；

    8. 測試通道：單通道/四通道可選。

樣品要求：

滿足電學測量樣品的一般要求，一般外徑φ＜20 mm，d＜5 mm的塊體。

測試案例：

Cole-Cole

電容

電容溫譜

電阻

介電頻譜

介電溫譜

奈奎斯特圖

諧振頻率

重複性

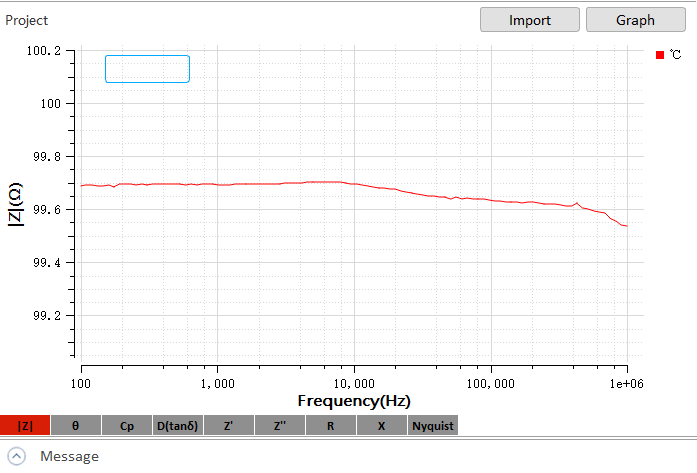

阻抗頻譜

阻抗溫譜

儀器說明：

可以與WK6500、Agilent4294A、KeysightE4980A、E4990A阻抗分析儀無縫連接，具體測量指标由選配阻抗分析儀實際測量範圍和精度決定，可直接測量樣品的介電常數和介電損耗随溫度、頻率、時間、偏壓等變化的曲線，可以測量阻抗和相位角随溫度、頻率、偏壓、時間等變化的曲線，同時還可以測量壓電材料的機電耦合系數等。廣泛應用于高校科研院所和企業單位在電介質陶瓷方面的研究。
