多通道電化學工作站

發布者：先進材料研究院發布時間：2023-03-31浏覽次數：832

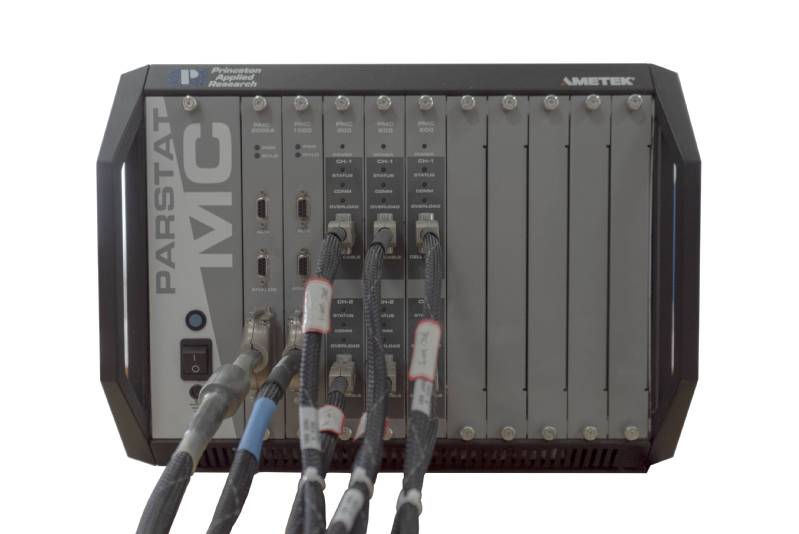

儀器名稱：多通道電化學分析儀

儀器型号：PARSTATMC

儀器産家：阿美特克(AMETEK，美國)

儀器品牌：普林斯頓應用研究(Princeton Applied Research, PAR)

主要應用：

該儀器主要是從事電催化、光電化學、锂電、鈉電、超級電容器、燃料電池、鋁空氣電池等新能源領域的電化學特性測試需要。

性能指标：

1、自動噪聲濾波：可用；

2、每個通道均具有4 M緩存功能,每個通道具有熱插拔功能;

3、高頻交流/直流通道技術規格(一通道)

a. 電壓範圍：±30 V；電流範圍：1 A~4 nA；

b. 施加電壓範圍：±30 V；

c. 最小施加電位分辨率：300 nV；

d. 電位精度：±0.2% F.S；

e. 最大掃速:25000 Vs^-1；

f. 電位掃描方式：具有LINEARSCAN線性掃描及STAIRCASE階梯波掃描雙重方式；

g. 電流精度：±0.2% F.S；

h. 最小電流範圍/分辨率：±4 nA/120 fA；

i. 差分靜電計；

j. 最大輸入範圍：±10 V；

k. 帶寬：10 MHz(3 dB)；

l. 輸入阻抗：1012 Ω in parallel with ≤ 5 pF(typical)；

m. 帶寬噪聲濾波：有；IR補償：正反饋，動态補償；阻抗模塊；頻率範圍：10 uHz～7 MHz；

n. 最小交流電壓：0.1 mV；

o. 浮地裝置：标配；

p. 六線法測量：同時測量電池陽極/陰極阻抗，串聯電池組的同步測試。

4、大電流交/直流通道技術規格(一通道)

a. 電壓範圍：±12 V；

b. 電流範圍：2 A~4 nA；

c. 施加電壓範圍：±10 V；

d. 最小施加電位分辨率：300 nV；

e. 電位精度：±0.2%；

f. 最大掃速：25000 Vs^-1；

g. 電位掃描方式：具有LINEARSCAN線性掃描及STAIRCASE階梯波掃描雙重方式；

h. 電流精度：±0.2% F.S；

i. 頻率範圍：10 uHz～1 MHz；最小交流電壓0.1 mV；

j. 浮地裝置：标配。

5、常規交/直流通道技術規格(3組六通道)

a. 電壓範圍：±10 V；

b. 電流範圍：1 A；

c. 阻抗頻率範圍：不低于100 kHz

樣品要求：電極、電池樣品

儀器說明：

PMC多通道電化學工作站不僅具有研究級單通道電化學系統的寬泛功能，而且是具有高性價比的、高效的多通道電化學工作站。該工作站配置了8個獨立通道，每個通道都标準配置強大及廣泛的功能。任何一個通道的安裝和拆卸，完全無需打斷其他通道的實驗。各個通道可以進行同步并行的高效能的日常測試，也可以分别測試不同實驗條件下的不同的電化學體系，或者測試單一條件下的複雜體系的多個電極的實驗數據。設備采用功能強大的電化學數據采集和分析軟件VersaStudio。

1、未經相關負責人許可的情況下不得随意使用該儀器設備。

2、使用該設備需提前至少一天向實驗室負責人提出申請，嚴格按照安排的時間使用。

3、該儀器操作人員須經專業培訓考核，合格後方能上機操作。

4、打開儀器前應檢查儀器是否正常，不允許設備帶病工作，如有異常應及時報告給相關負責人員。

5、實驗人員必須嚴格遵守操作規程及各項安全管理規章制度，使用該設備必須認真填寫使用登記表。

6、由于責任事故造成儀器設備的損壞，要追究使用人的責任。

7、儀器用完後要恢複到初始狀态，做好清潔工作。

8、嚴禁實驗室人員私自接受或安排他人使用該儀器設備。

使用案例：

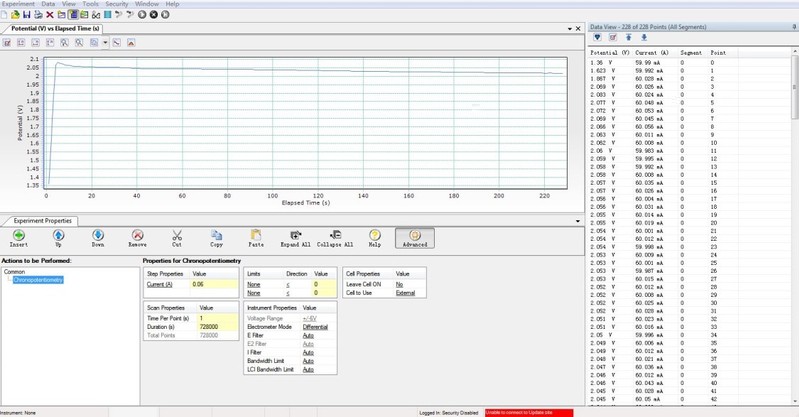

VersaStudio軟件使用，打開軟件，點擊Experiment＞New，選擇相應測量方法，點擊OK。
